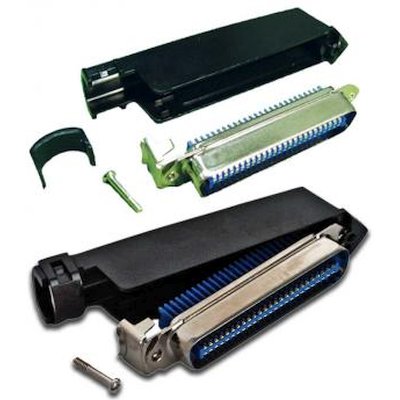

Коннектор TWT TWT-TC90C-M

Коннектор TWT TWT-TC90C-M — это специализированный телекоммуникационный разъем стандарта TELCO, предназначенный для создания надежных многопарных соединений. Эта деталь необходима инженерам, монтажникам сетей и системным администраторам, которые занимаются разводкой телефонных линий, установкой офисных АТС или кроссового оборудования. Главная польза данного коннектора заключается в возможности самостоятельно изготовить кабельную сборку нужной длины, обеспечив при этом аккуратную и безопасную прокладку провода в условиях ограниченного пространства серверного шкафа.

Основные возможности

Данная модель представляет собой 50-контактный штекер, который рассчитан на одновременное подключение 25 пар проводников. Такой формат является индустриальным стандартом для плотной коммутации голосовых и низкоскоростных информационных линий. Важнейшая конструктивная особенность разъема — угловой вывод кабеля под 90 градусов. Это продуманное решение защищает толстый многопарный кабель от критических перегибов и изломов в тех случаях, когда оборудование установлено вплотную к стене или дверце телекоммуникационной стойки. Способ монтажа «под обжим» гарантирует долговечное и механически прочное соединение контактов с жилами кабеля, которое устойчиво к вибрациям и случайным физическим воздействиям при обслуживании сети.

Для каких задач подходит

Штекер оптимально подходит для сборки магистральных телекоммуникационных кабелей (так называемых «амфенолов») непосредственно на объекте монтажа. Он используется для подключения ведомственных и корпоративных телефонных станций к линейным сетям предприятия. Также разъем востребован при организации связи между многопарными патч-панелями (кроссами) и активным коммутационным оборудованием. Возможность обжать коннектор на месте позволяет отказаться от покупки готовых заводских шнуров фиксированной длины. Это избавляет монтажника от необходимости прятать излишки провода в органайзерах или, наоборот, искать способы нарастить недостающие метры трассы.

На что обратить внимание

• Тип соединения: Коннектор имеет исполнение «папа» (вилка). Убедитесь, что на оборудовании или кросс-панели, к которой планируется подключение, установлен соответствующий ответный разъем типа «мама» (розетка).
• Требования к инструменту: Для правильной сборки разъема и фиксации контактов потребуется специализированный обжимной инструмент для разъемов TELCO. Монтаж подручными средствами приведет к повреждению детали и потере контакта.
• Направление прокладки: Угловой корпус (90 градусов) задает жесткое направление выхода провода. Перед началом монтажа важно заранее продумать схему укладки кабеля, чтобы угловой вывод соответствовал архитектуре вашей телекоммуникационной стойки.
• Совместимость с кабелем: Разъем рассчитан на стандартный 25-парный кабель (витую пару третьей или пятой категории). При выборе кабеля обращайте внимание на диаметр медных жил, чтобы они надежно фиксировались в ножах контактов.
