Профессиональный разъем Kramer CCR-BNC-59 — это надежное решение для создания качественных и долговечных кабельных сборок. Этот коннектор разработан специально для коммутации видеосигналов и радиочастотных линий. Он отлично подойдет инженерам, монтажникам систем видеонаблюдения и специалистам по мультимедийному оборудованию, которым критически важно отсутствие потерь сигнала на стыках. Главная польза данного разъема заключается в бескомпромиссном качестве контакта: при правильном монтаже он обеспечивает стабильную передачу данных без помех и искажений, сохраняя высокие стандарты профессионального оборудования Kramer.
Основные возможности
Конструкция разъема базируется на классическом байонетном механизме BNC. Это значит, что при подключении к гнезду коннектор надежно фиксируется поворотом до щелчка. Такой подход полностью исключает случайное отключение кабеля в ситуациях, когда провод случайно задели или если оборудование подвергается постоянным вибрациям в рэковой стойке.

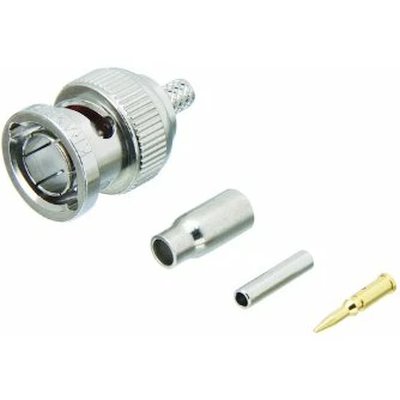

Тип монтажа данного коннектора — обжимной. Металлическая гильза под высоким давлением деформируется специальным инструментом, намертво фиксируя оплетку и центральную жилу провода. Это обеспечивает наивысшую механическую прочность соединения: кабель практически невозможно вырвать из штекера. Кроме того, плотный обжим минимизирует доступ кислорода в зону контакта, что предотвращает окисление металла и гарантирует долгий срок службы коннектора без ухудшения характеристик сигнала.
Для каких задач подходит
В первую очередь, разъем применяется для создания коаксиальных кабелей нестандартной длины непосредственно на объекте. Это незаменимо при сборке серверных шкафов и коммутационных стоек, где излишки провода создают путаницу и мешают обслуживанию аппаратуры.
Коннектор идеально подходит для монтажа систем видеонаблюдения высокой четкости, где качество картинки напрямую зависит от того, насколько надежно обжаты разъемы на концах линии. Также он широко востребован в телевизионных студиях при подключении профессиональных мониторов, видеокоммутаторов, распределителей сигнала и вещательного оборудования. Если вам нужно проложить линию через стены или узкие кабель-каналы, гораздо удобнее протянуть «голый» провод, а затем установить этот разъем на уже проложенную трассу.
На что обратить внимание
- Строгая совместимость с кабелем. Данная модель спроектирована исключительно для работы с коаксиальным кабелем стандарта RG-59, имеющим толщину центральной жилы 20AWG. Попытка установить разъем на более толстый (например, RG-6) или более тонкий провод приведет к неплотному контакту или невозможности сборки.
- Требования к инструментам. Для установки коннектора вам обязательно потребуется специализированный кримпер (обжимные клещи) для BNC-разъемов, а также инструмент для аккуратной зачистки коаксиального кабеля. Обычными плоскогубцами качественно обжать разъем не получится.
- Одноразовый монтаж. Обжимной механизм подразумевает необратимую деформацию металла. Если при установке была допущена ошибка (например, неправильно зачищена жила), снять разъем и использовать его повторно не удастся — его придется срезать и взять новый.
- Стойкость к износу. Металлический корпус коннектора устойчив к механическим повреждениям, что позволяет использовать готовые кабели даже в условиях частых переподключений на выездных мероприятиях.
