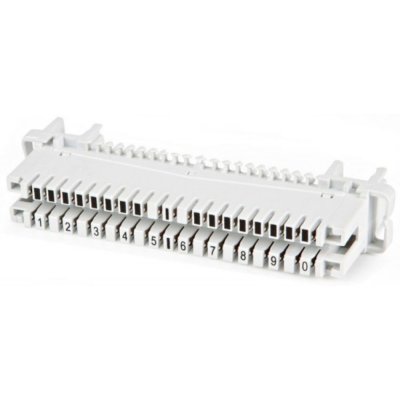

Размыкаемый плинт TWT TWT-LSA10P-DIS-09 — это базовый коммутационный элемент для организации телефонных узлов, распределительных кабельных систем и кроссового оборудования. Данная деталь относится к линейке Eco, что делает ее практичным выбором для проектов с ограниченным бюджетом, где требуется надежное, но недорогое решение для распределения линий связи. Главная польза размыкаемой конструкции заключается в возможности временно разорвать электрическую цепь между линейной и станционной сторонами. Это позволяет инженерам проводить тестирование линии в обоих направлениях, искать обрывы или короткие замыкания без необходимости физически извлекать провода из контактов, что значительно продлевает срок службы оборудования.
Основные возможности
Модель рассчитана на одновременное подключение десяти пар проводов (десять входящих и десять исходящих линий). Это стандартная и наиболее востребованная емкость на рынке, позволяющая собирать кроссовые поля любого нужного масштаба путем установки нескольких плинтов в ряд. Контакты выполнены по технологии LSA, которая предполагает врезку медного проводника без предварительного снятия с него изоляции. При использовании специального сенсорного инструмента кабель надежно фиксируется в клемме, прорезая оболочку до металла, а излишек провода автоматически обрезается. Это сводит к минимуму риск плохого контакта из-за человеческого фактора и в разы ускоряет работу монтажника. Цифровая заводская маркировка от 0 до 9 на лицевой панели — важная деталь, которая помогает системным администраторам быстро визуально находить нужную линию во время перекоммутации, снижая вероятность ошибки при обслуживании большого количества абонентов.
Для каких задач подходит
В первую очередь, этот плинт используется при построении классических телефонных сетей (аналоговой и цифровой телефонии) на предприятиях, в офисных центрах, государственных учреждениях и многоквартирных жилых комплексах. Он служит надежным связующим звеном между магистральным многопарным кабелем, приходящим от АТС, и абонентской проводкой, расходящейся по конкретным рабочим местам. Также оборудование широко применяется при монтаже различных слаботочных систем: для коммутации цепей охранно-пожарной сигнализации, систем контроля и управления доступом (СКУД), датчиков телеметрии и промышленной автоматики, где требуется передача низкоскоростных сигналов по витой паре. Благодаря центральному пазу с размыкаемыми контактами, этот плинт идеален для участков сети, требующих интеграции элементов грозозащиты и защиты от перенапряжения.
На что обратить внимание
- Совместимость крепления. Плинт выполнен в стандарте LSA Profil. Это означает, что он устанавливается на круглые металлические штанги (профили), но благодаря универсальному основанию также совместим с классическими монтажными хомутами (зубчатыми П-образными рамами). Проверьте тип крепления в вашем кроссовом шкафу или распределительной коробке.
- Монтажный инструмент. Для правильного подключения кабеля обязательно потребуется специальный инструмент для заделки контактов типа LSA (с функцией обрезки). Использовать отвертки, ножи или другие подручные средства категорически нельзя — это деформирует ножи врезного контакта и приведет к потере связи.
- Дополнительные аксессуары. Для реализации функции размыкания цепи при диагностике понадобятся размыкающие штекеры или тестовые шнуры. Если требуется защита оборудования от скачков напряжения, в центральный паз устанавливается магазин защиты. Все эти элементы приобретаются отдельно.
- Условия эксплуатации. Принадлежность к серии Eco означает оптимальное соотношение цены и качества для стандартных условий эксплуатации внутри отапливаемых помещений. Для работы в агрессивных промышленных средах с высокой влажностью или перепадами температур следует рассматривать герметичные кроссовые решения.
