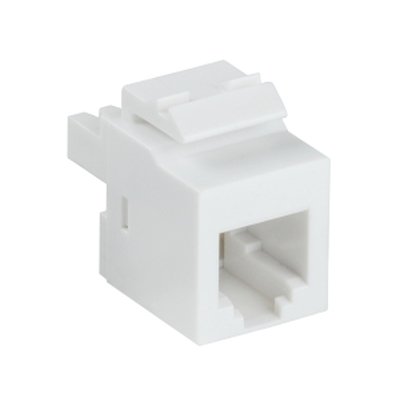

Телекоммуникационный встраиваемый модуль ITK CS1-3C03U-12 представляет собой базовый элемент для создания надежной телефонной инфраструктуры в офисах, на предприятиях или в жилых зданиях. Эта модель разработана исключительно для коммутации голосовой связи и низкоскоростных сигналов. Товар станет оптимальным выбором для системных администраторов и монтажников слаботочных сетей, которым необходимо аккуратно организовать подключение рабочих мест к внутренней телефонной станции (АТС) или городской линии. Главная польза данного модуля заключается в простоте монтажа и долговечности контакта, что сводит к минимуму риск обрыва связи или появления помех на линии.
Основные возможности
Этот модуль относится к телекоммуникационному стандарту категории 3, который исторически и технически предназначен для передачи речевых сигналов в аналоговых и цифровых телефонных сетях. На лицевой панели расположен порт формата RJ-12. В отличие от самых простых домашних телефонных розеток, этот стандарт поддерживает подключение до шести контактов, что делает его совместимым с профессиональным телекоммуникационным оборудованием.
С обратной стороны используется врезной контактный блок типа 110 IDC. Такая технология заделки позволяет прорезать изоляцию проводника без ее снятия, создавая плотное, устойчивое к окислению соединение. Конструкция предусматривает прямой ввод кабеля под углом 180 градусов. Провод подводится к коннектору строго перпендикулярно, что упрощает разводку в условиях плотного монтажа. Корпус выполнен из прочного пластика классического белого цвета, благодаря чему модуль эстетично смотрится в большинстве стандартных лицевых панелей и кабель-каналов.
Для каких задач подходит
В первую очередь, изделие востребовано при организации рабочих мест сотрудников. Модуль устанавливается в настенные розетки или напольные лючки для последующего подключения настольных телефонных аппаратов. Также он активно применяется в серверных комнатах. С его помощью собирают наборные патч-панели для распределения абонентских линий. Благодаря шестиконтактному порту, модель отлично подходит для подключения многолинейных системных телефонов, факсов, терминалов оплаты, а также систем контроля доступа, где требуется использование нескольких пар проводов для передачи управляющих сигналов.
На что обратить внимание
- Ограничения по типу сети: Модуль имеет категорию 3, поэтому он категорически не подходит для построения компьютерных локальных сетей и подключения к интернету. Его пропускная способность рассчитана только на телефонию.
- Отсутствие экранирования: Маркировка UTP указывает на то, что конструкция не имеет металлического экрана. Телефонные линии следует прокладывать вдали от силовых кабелей и мощного оборудования, чтобы избежать фонового шума в трубке.
- Инструмент для монтажа: Для правильной и надежной фиксации жил витой пары в контактах 110 IDC потребуется специализированный ударный инструмент. Использование подручных средств может повредить ножи модуля.
- Требования к посадочному месту: Заделка кабеля под углом 180 градусов требует свободного пространства позади модуля. При выборе настенных коробок убедитесь, что их глубины хватит для прямого вывода кабеля без его резкого залома.
- Форм-фактор коннектора: Интерфейс RJ-12 физически меньше компьютерного разъема RJ-45. В этот порт нельзя вставить стандартный интернет-кабель от компьютера или роутера.
