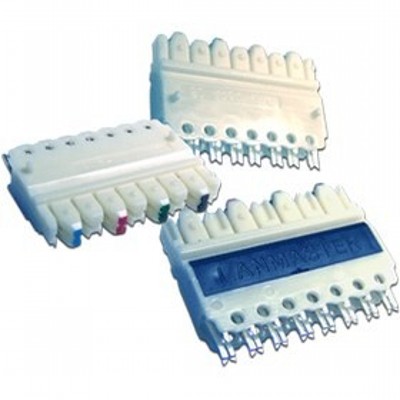

Коммутационный модуль Lanmaster LAN-S110C-5 — это компактный, но критически важный элемент для построения и организации структурированных кабельных систем (СКС). Представляя собой классический 5-парный коннектор 110-го типа, он предназначен для терминирования (заделки) проводников кабеля «витая пара». В первую очередь этот товар адресован инженерам-монтажникам, системным администраторам и специалистам по телекоммуникациям, которые занимаются сборкой кроссового оборудования. Главная польза данного модуля заключается в создании предельно надежного, долговечного и аккуратного соединения, которое гарантирует передачу сигнала без искажений и потерь на долгие годы эксплуатации.
Основные возможности
Несмотря на внешнюю простоту, этот коммутационный блок обладает характеристиками, необходимыми для современных сетей. Модуль соответствует стандарту категории 5е (Cat. 5e). Это означает, что геометрия контактов и материалы устройства рассчитаны на работу с высокочастотными сигналами. Благодаря этому блок не становится «узким местом» в сети и спокойно поддерживает передачу данных на скорости до 1000 Мбит/с (Gigabit Ethernet), а также обеспечивает идеальное качество связи для аналоговой и цифровой телефонии. Снижение уровня перекрестных наводок внутри модуля защищает сеть от ошибок и потери пакетов данных.
Блок относится к 110-му типу — это общепризнанный отраслевой стандарт для кроссовых систем. Контакты такого типа работают по принципу прорезания изоляции. При заделке кабеля металлические ножи модуля аккуратно снимают изоляцию ровно в месте контакта и плотно обжимают медную жилу. Это создает герметичное соединение, устойчивое к окислению проводников, вибрациям и перепадам температур. Конфигурация на 5 пар позволяет гибко распределять линии связи, а белый цвет корпуса облегчает визуальную маркировку и работу в условиях недостаточной освещенности телекоммуникационных шкафов.
Для каких задач подходит
Данный модуль является универсальным решением для организации точек распределения в серверных комнатах, кроссовых помещениях зданий или небольших настенных шкафах. Он идеально подходит для сборки телефонных кроссов, где требуется коммутация большого количества многопарных кабелей (например, при подключении офисных АТС). Пятипарная структура особенно удобна в телефонии, так как позволяет логично разделять линии.
Также блок применяется для организации локальных вычислительных сетей (ЛВС), где необходимо соединить магистральные кабели с абонентскими линиями, идущими к рабочим местам сотрудников. Использование таких модулей позволяет легко обслуживать сеть: при необходимости изменить конфигурацию или добавить новые рабочие места, специалисту достаточно перекоммутировать нужные пары на кросс-панели, не затрагивая остальную инфраструктуру.
На что обратить внимание
- Инструмент для монтажа: Для правильного подключения проводников к данному модулю требуется специальный ударный инструмент (кроссировщик) с ножом 110-го типа. Использование отверток или канцелярских ножей недопустимо, так как это повредит контакты и приведет к потере связи.
- Совместимость кабелей: Модуль разработан для кабелей категории 5е. Вы можете использовать его с кабелями более низких категорий (например, Cat. 3 для телефонии), но если вы подключите к нему кабель категории 6, общая пропускная способность этого участка сети снизится до стандарта 5е.
- Тип проводника: Как и большинство кроссовых блоков 110-го типа, это устройство предназначено для заделки одножильного кабеля (Solid). Использование многожильного патч-кордового кабеля (Stranded) не рекомендуется, так как ножи коннектора могут перерезать тонкие жилы, сделав контакт нестабильным.
- Специфика 5-парной структуры: Стандартный кабель для интернета имеет 4 пары проводов. При использовании 5-парного блока в сетях передачи данных одна пара контактов останется резервной. Это важно учитывать при составлении схемы маркировки и расшивки кросса.
