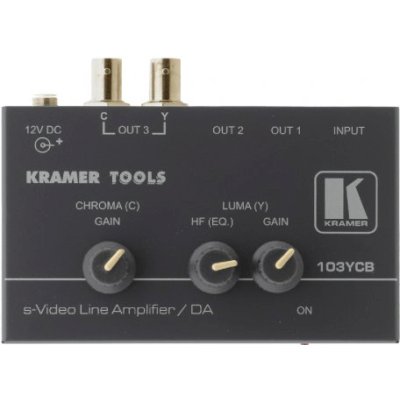

Усилитель-распределитель Kramer 103YCB — это надежное профессиональное решение для разводки аналогового видеосигнала без потери исходного качества. Устройство разработано специально для работы с форматом S-Video (Y/C). Оно идеально подойдет видеоинженерам, сотрудникам телевизионных студий и специалистам по инсталляции мультимедийных систем, которым необходимо передать один видеосигнал на несколько мониторов, записывающих устройств или коммутаторов. Главная польза прибора заключается в том, что он не просто механически дублирует видеосигнал, а усиливает и поддерживает его мощность. Это позволяет компенсировать затухание картинки, которое неизбежно возникает при использовании длинных кабельных трасс или при одновременном подключении нескольких приемников.
Основные возможности

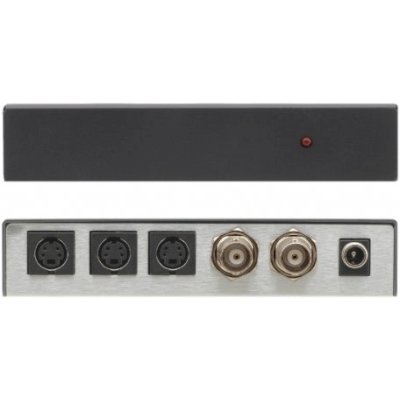

Ключевая особенность этого устройства — точная аппаратная работа с компонентным сигналом, где параметры яркости (Y) и цветности (C) передаются по кабелю раздельно. На входе прибор принимает видео через классический четырехконтактный разъем (4P). Внутри распределителя сигнал корректно обрабатывается и направляется на выходы с идеальным согласованием сопротивления в 75 Ом. Это гарантирует, что на экранах не появится искажений, потери цветности или характерного «снега», от которого часто страдают дешевые пассивные сплиттеры. Прибор работает со строгим соблюдением стандартов напряжения (1 Vpp для канала яркости и 0,3 Vpp для канала цветности), обеспечивая чистую, контрастную и стабильную трансляцию. Кроме того, устройство предлагает вариативность в подключениях: усиленный сигнал выводится как на стандартные разъемы S-Video, так и на профессиональные коннекторы BNC (отдельными каналами для яркости и цветности).
Для каких задач подходит
В первую очередь распределитель востребован в телевизионных аппаратных и студиях видеопроизводства, где аналоговое оборудование S-Video требует интеграции с системами коммутации на базе более надежных разъемов BNC. Он отлично справится с задачей параллельной трансляции видео с одного источника (например, камеры или рекордера) на контрольный монитор оператора и эфирный пульт. Также это устройство является отличным инструментом при профессиональной оцифровке видеоархивов, позволяя без малейшей потери качества направлять картинку одновременно на плату видеозахвата ПК и эталонный телевизор для визуального контроля. В медицинской или лабораторной сфере, где старое, но точное диагностическое оборудование часто выводит изображение по S-Video, прибор поможет раздать картинку на дополнительные дисплеи для консилиумов.
На что обратить внимание
- Специфика разъемов: Устройство отдает сигнал в том числе через коннекторы BNC. Если ваши мониторы или платы захвата оснащены только входами S-Video (4P) или RCA, для использования всех выходов прибора потребуются соответствующие кабели-переходники.
- Аналоговый формат: Прибор не конвертирует видео в современные цифровые стандарты (такие как HDMI) и не масштабирует исходное разрешение картинки. Он работает исключительно в аналоговой среде.
- Требования к проводнику: Для корректной работы все входы и выходы рассчитаны строго на коаксиальные кабели с волновым сопротивлением 75 Ом. Использование других кабелей приведет к рассогласованию и деградации изображения.
